Ahoj! Ako dodávateľ termosenzorov Pt100 dostávam často otázku, ako tieto senzory pripojiť k regulátoru. Dnes vám to všetko rozoberiem jednoduchým a ľahko pochopiteľným spôsobom.
Pochopenie termosenzorov Pt100
Začnime trochou pozadia. Termosenzor Pt100 je typ odporového teplotného detektora (RTD). Je vyrobený z platiny a ako už názov napovedá, má odpor 100 ohmov pri 0°C. Odpor Pt100 sa mení lineárne s teplotou, vďaka čomu je mimoriadne presný na meranie teploty v širokej škále aplikácií, od priemyselných procesov až po vedecké experimenty.

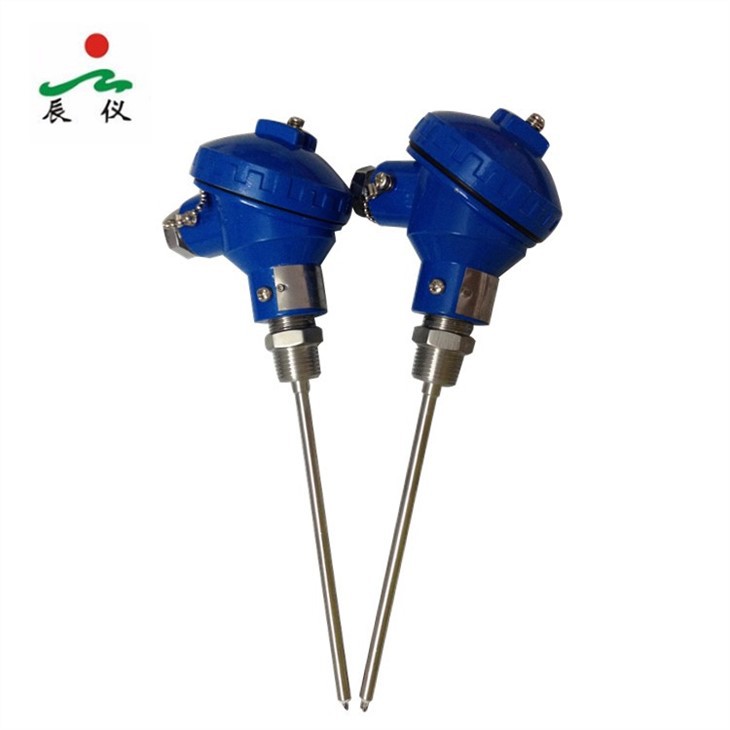

Ak máte záujem o rôzne typy platinových snímačov teploty, môžete sa pozrieťPlatinové snímače teploty Pt100. A ak zvažujete iné možnosti, pozrite sa naOdporový teplotný detektor Pt1000aSnímač teploty WZP Pt100.
Prečo sa pripojiť k ovládaču?
Možno sa čudujete, prečo musíme pripojiť Pt100 k ovládaču. Ovládač je ako mozog operácie. Preberá údaje o teplote zo snímača Pt100 a používa ich na rozhodovanie. Napríklad vo vykurovacom systéme môže regulátor zapnúť alebo vypnúť ohrievač na základe teploty nameranej Pt100.
Komponenty, ktoré budete potrebovať
Pred začatím procesu pripojenia budete potrebovať niekoľko vecí:
- Tepelný senzor Pt100:Je zrejmé, že potrebujete kvalitný snímač Pt100. Ako dodávateľ vás môžem ubezpečiť, že naše snímače sú špičkové z hľadiska presnosti a spoľahlivosti.
- Ovládač:Uistite sa, že váš ovládač je kompatibilný so snímačmi Pt100. Niektoré ovládače sa dodávajú so vstavaným vstupom Pt100, zatiaľ čo iné môžu vyžadovať prídavný modul úpravy signálu.
- Zapojenie:Na pripojenie snímača k ovládaču budete potrebovať vhodné káble. Drôty by mali mať nízky odpor, aby sa minimalizovali chyby merania. Zvyčajne odporúčam použiť tienené káble na zníženie rušenia.
- Nástroje:Základné nástroje ako skrutkovač, odstraňovače drôtov a krimpovacie nástroje budú užitočné na vytváranie spojení.
Spôsoby pripojenia
Existujú hlavne tri spôsoby pripojenia termosenzoru Pt100 k regulátoru: 2 - drôtové, 3 - drôtové a 4 - drôtové pripojenia.
2 - Drôtové pripojenie
2-vodičové pripojenie je najjednoduchšie. Pri tejto metóde stačí pripojiť dva vodiče zo snímača Pt100 priamo do ovládača. Táto metóda má však nevýhodu. Odpor samotných vodičov sa pripočítava k odporu Pt100, čo môže spôsobiť chyby merania, najmä ak sú vodiče dlhé. Takže 2-vodičové pripojenia sa zvyčajne používajú pre aplikácie na krátke vzdialenosti, kde nie je dôležitá vysoká presnosť.
Urobíte to takto:
- Odizolujte konce dvoch vodičov zo snímača Pt100.
- Pripojte jeden vodič ku kladnému vstupu regulátora a druhý k zápornému vstupu.
3 - Drôtové pripojenie
3-vodičové pripojenie je lepšou voľbou, keď potrebujete väčšiu presnosť. V tomto nastavení sa jeden vodič používa ako referenčný a ďalšie dva sa používajú na meranie odporu Pt100. Regulátor potom môže kompenzovať odpor vodiča, čím sa zníži chyba merania.
Tu je postup krok za krokom:
- Identifikujte tri vodiče snímača Pt100. Zvyčajne sú dva z drôtov rovnakej farby a tretí je inej farby.
- Pripojte dva vodiče rovnakej farby k dvom vstupným svorkám ovládača.
- Pripojte zostávajúci vodič k referenčnej svorke na ovládači.
4 - Drôtové pripojenie
4-vodičové pripojenie poskytuje najvyššiu úroveň presnosti. Pri tejto metóde sa dva vodiče používajú na prechod konštantného prúdu cez Pt100 a ďalšie dva sa používajú na meranie napätia na ňom. Pretože meracie vodiče neprenášajú žiadny prúd, nedochádza k poklesu napätia v dôsledku odporu vodiča, čo vedie k veľmi presnému meraniu teploty.
Tu je návod, ako vytvoriť 4-vodičové pripojenie:
- Oddeľte štyri vodiče snímača Pt100.
- Pripojte dva z vodičov ku svorke zdroja prúdu na ovládači.
- Ďalšie dva vodiče pripojte na svorku merania napätia na regulátore.
Kalibrácia
Po pripojení Pt100 k regulátoru je dôležité systém nakalibrovať. Kalibrácia zaisťuje, že údaje o teplote sú presné. Na porovnanie hodnôt systému regulátora Pt100 môžete použiť kalibrovaný referenčný teplomer. Ak existuje rozdiel, môžete upraviť nastavenia na ovládači a opraviť ho.
Riešenie problémov
Niekedy veci nemusia ísť podľa plánu. Tu sú niektoré bežné problémy a ako ich vyriešiť:
- Žiadne čítanie:Skontrolujte, či sú spoje uvoľnené. Uistite sa, že napájanie ovládača funguje. Tiež skontrolujte, či nie je poškodený snímač Pt100.
- Nepresné čítanie:Môže to byť spôsobené nesprávnym zapojením, odporom drôtu alebo problémom s kalibráciou ovládača. Dvakrát - skontrolujte zapojenie a v prípade potreby vykonajte novú kalibráciu.
Záver
Pripojenie termosenzora Pt100 k regulátoru nie je žiadna veda. So správnymi komponentmi, trochou vedomostí a trochou trpezlivosti to zvládnete ľahko. Či si vyberiete 2-vodičové, 3-vodičové alebo 4-vodičové pripojenie závisí od vašej konkrétnej aplikácie a úrovne presnosti, ktorú potrebujete.
Ak hľadáte vysokokvalitné termosenzory Pt100 alebo máte akékoľvek otázky týkajúce sa procesu pripojenia, neváhajte sa obrátiť na diskusiu o kúpe. Sme tu, aby sme vám pomohli nájsť najlepšie riešenia pre vaše potreby snímania teploty.
